部件名称

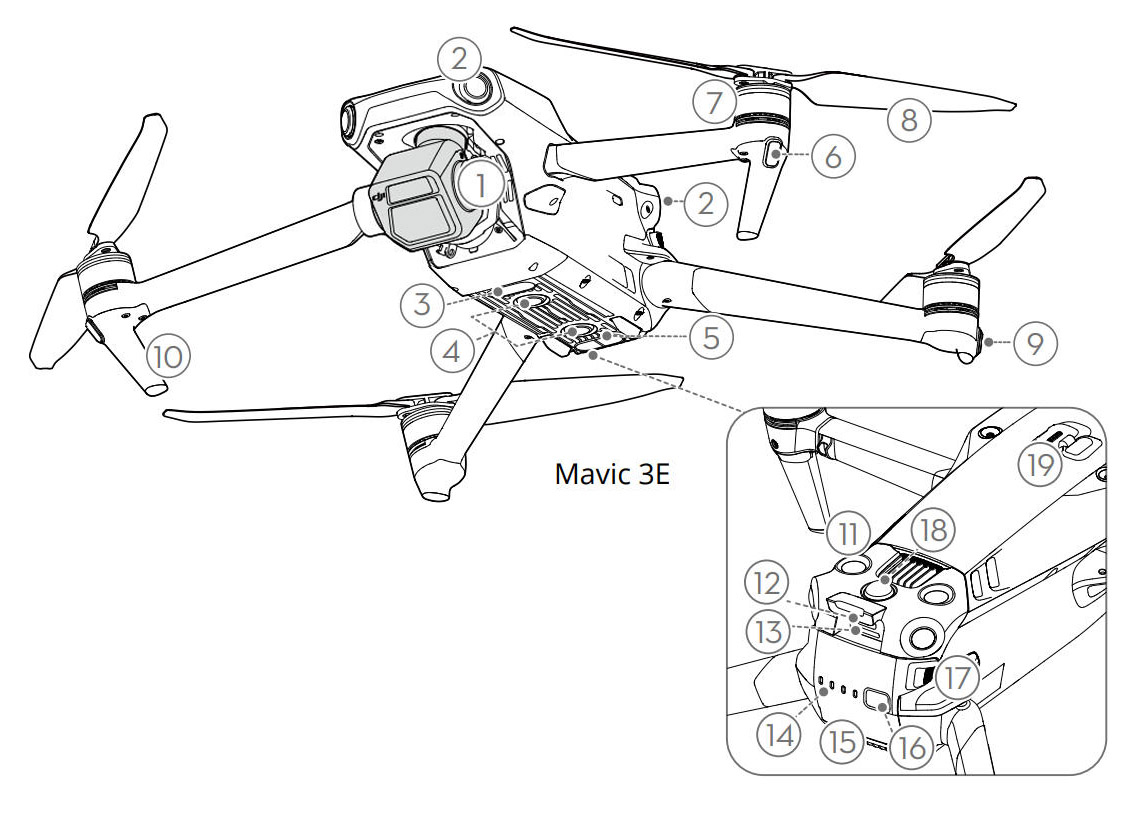

DJI-M3E 部件名称

1.一体式云台相机
2.水平全向视觉系统
3.补光灯
4.下视视觉系统
5.红外传感系统
6.机头指示灯
7.电机
8.螺旋桨
9.飞行器状态指示灯
10.脚架(内含天线)
11.上视视觉系统
12.充电/调参接口(USB-C)
13.相机 microsD 卡槽
14.电池电量指示灯
15.智能飞行电池
16.电池开关
17.电池卡扣
18.夜航灯
19.PSDK接口

遥控器部件名称

1.摇杆
2.返回按键/系统功能按键
3.智能返航按键
4.急停按键
5.飞行挡位切换开关
6.五维按键
7.电源按键
8.确认按键
9.触摸显示屏
10.M4螺纹孔
11.microSD 卡槽
12.USB-C接口
13.Mini HDMl接
14.麦克风
15.云台俯仰控制拨轮
16.录像按键
17.天线
18.状态指示灯
19.电量指示灯
20.对焦/拍照按键
21.相机设置拨轮

22.出风口
23.摇杆收纳槽
24.自定义功能按键 C1
25.扬声器
26.自定义功能按键 C2
27.入风口(打开后盖可安装 DJl Cellular模块)

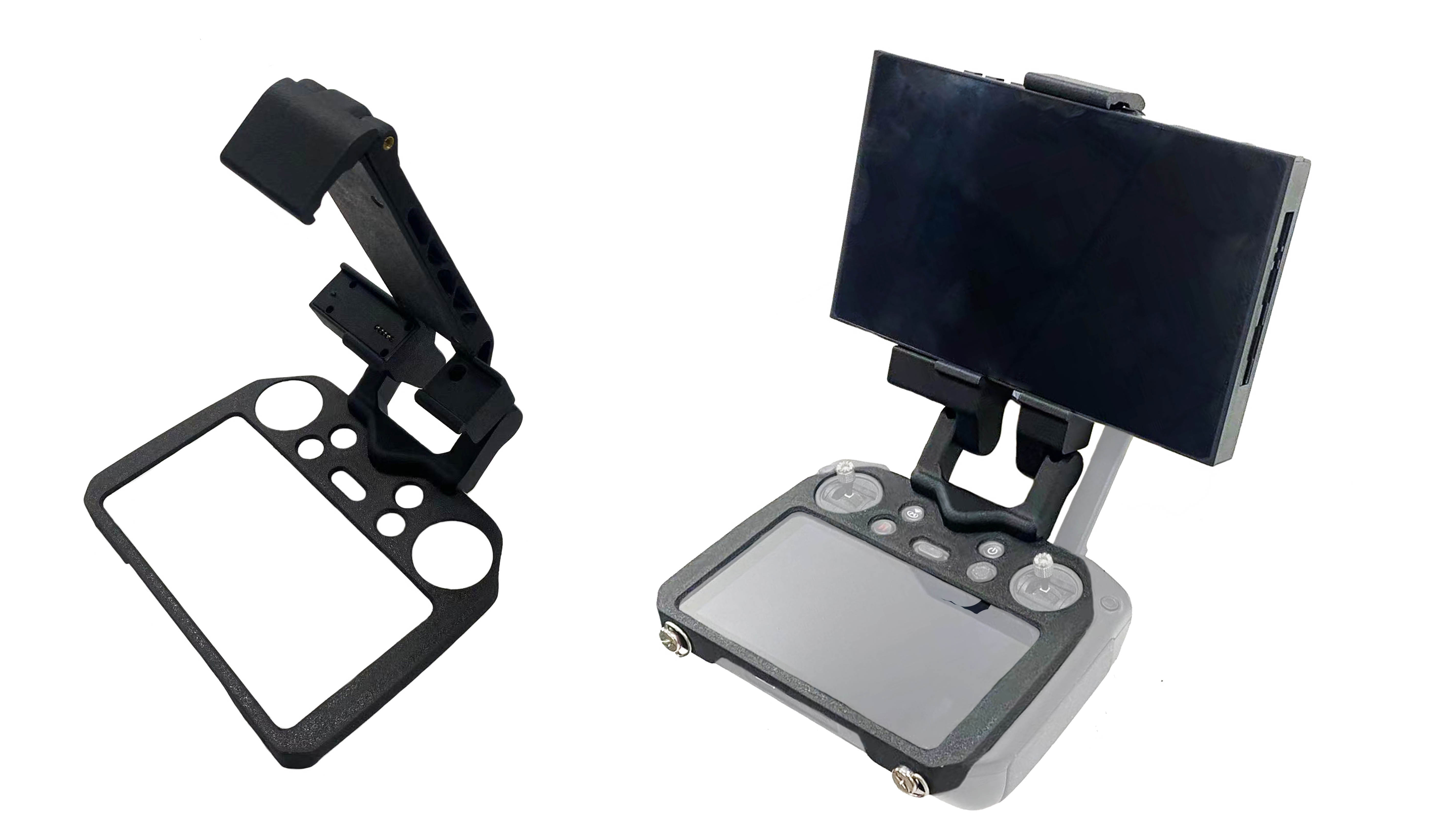

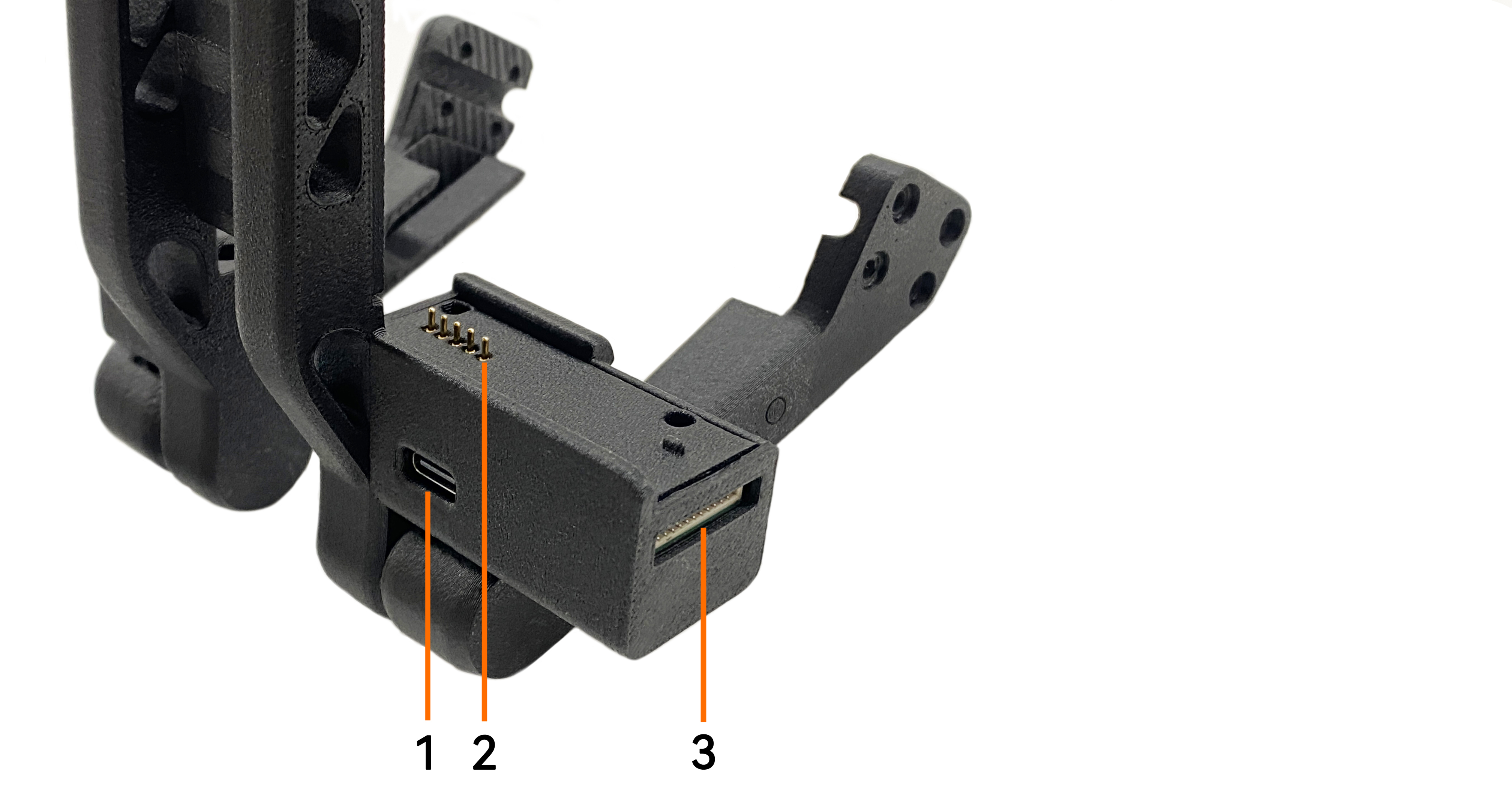

EC-Orin-NX-MiD360-M3部件名称

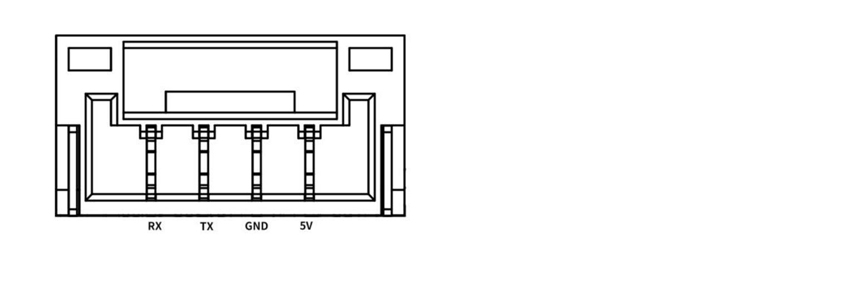

UART线序

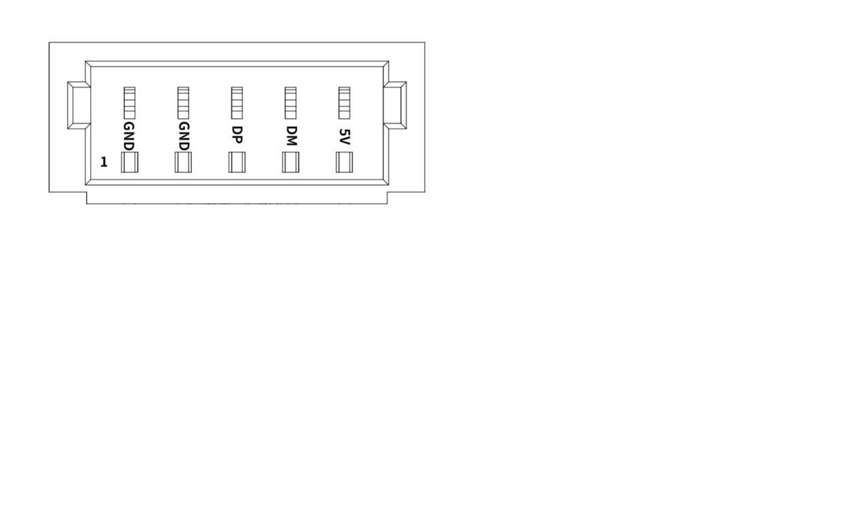

USB2.0线序
