分割>提取切片

菜单/图标

此工具可通过访问 图标为顶部主工具栏或“工具>分割>提取切片”菜单。

说明

该工具允许用户在点云上绘制或导入poylines，以便提取截面和剖面。

程序

选择一个或多个云，然后启动此工具。
将创建专用的三维视图，并且将在该三维视图的右上区域中显示对话框：

提取节选”工具的实际操作

默认情况下，该工具在“多段线编辑”模式下启动。
注意：默认情况下，垂直方向也被设置为“Z”。如果用户希望将X或Y设为垂直方向，则应立即更改该设置（在这种情况下，必须首先禁用“多段线编辑”模式）。

多线版
在启动时或用户单击该按钮时 图标，“多段线编辑”模式被激活。
在此模式下，其他图标被禁用。用户只能单击三维视图以绘制折线：
 左键单击：创建新顶点（第一次时可创建新的折线）
 右键单击：停止当前折线编辑与（交互式多段线工具）9的工作原理类似，当绘制多段线开始后，鼠标指针移动即可追踪后续线。若用户单击鼠标左键，系统会生成对应的（终点）顶点并锁定该边线，此时新边线将从该顶点生成。反之，若用户右键点击，浮动边线会消失且当前多段线编辑操作终止。此时再次单击左键即可新建多段线。通过这种方式，用户可连续创建多条多段线：

完成后，再次点击 图标将禁用“多段线编辑”模式。所有其他工具将随后可用。注：
 在绘制多段线时，箭头会显示在（端）尖端。这样做的目的是提醒用户顶点顺序对某些应用可能很重
要（例如沿着路径生成正交剖面，然后将生成的轮廓导出为Mascaret格式的例子）。
 不能“取消”最后创建的折线，但退出“折线编辑”模式后，可以选择一条折线，然后将其删除（按DEL键）

多线输入

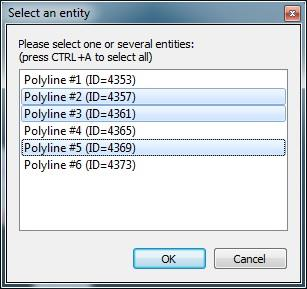

多段线绘图的替代方法是导入现有多段线。要执行此操作，只需单击 图标这将打开与已加载到DB树中的所有多段线的对话框:

可以使用标准选择快捷键选择一条或多条多段线（例如在Windows上：按CTRL或SHIFT键可进行多点选择，按CTRL+A键可选择所有点）。然后将导入所选的多段线并在三维视图中显示。请确保坐标系一致。

正交截面生成

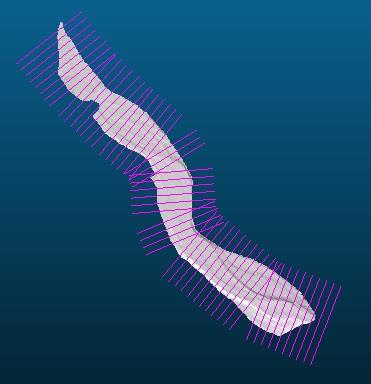

与其定义多个正交多段线/剖面，不如定义一个“路径”并自动生成具有固定间隔的正交剖面，这样可能更快。
首先，用户需要绘制或导入这条“路径”，然后通过单击选择它（必须禁用“多段线编辑”模式才能选择多段线）。被选中的多段线会显示为红色。请注意，退出“多段线编辑”模式时，最新绘制的多段线将自动被选中。
选定折线后， 图标可以点击：

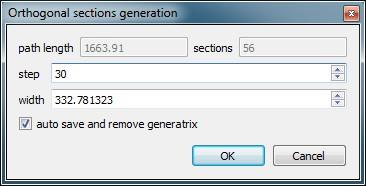

该对话框显示在上半部分，其中显示所选折线/路径的总长度以及使用当前设置创建的正交剖面的数量。
当前设置为：
 生成步骤（即路径上两个正交区段之间的距离）
 正交截面宽度
最后一个名为“自动保存并删除生成器 ”的选项，会在将选定折线/路径保存至主数据库树后，自动将其从活动折线列表中移除。这个功能非常实用——因为后续的“剖面提取”方法会使用所有活动线段，而沿主路径生成剖面通常没有实际意义。不过如果用户之前设置的正交线段生成参数有误，仍然可以撤销操作，从数据库树导入路径（参见前文说明），然后重新启动整个流程。

生成云切片和剖面

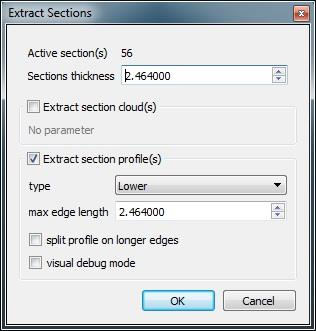

一旦一个或多个部分被编辑/导入/生成，用户可以要求CloudCompare提取相应的云切片和/或生成多边形剖面。单击“ 图标以显示以下对话框：

警告：将使用所有活动多段线。

主要参数是截面虚拟“厚度”。对于每个截面/多段线，CloudCompare将提取该厚度（在二维中）内的所有点。此处定义的厚度是总厚度（即一侧的一半，另一侧的另一半）。然后用户可以选择生成对应于每个区段的云。只需选中“提取区段云(s)”选项（无参数）。用户也可以选择生成配置文件。这种情况下，请选中IExtract部分配置文件 的选项，然后设置以下参数：

 剖面类型 共有三种：下部型、上部型或双侧型。具体来说，每个截面都能提取出二维等高线轮廓（采用与（分割>截面）相同的“凹包络”算法）。默认生成的等高线是闭合形态，因此用户需要选择提取哪部分：下部轮廓、上部轮廓，或是双侧轮廓（此时将提取完整等高线）。
 最大边长度 ：这是“凹包”提取算法的主要参数。请参阅“分割 ”“横截面”工具的文档。

其他选项包括：
 在较长的边拆分轮廓 ：可以将生成的轮廓/曲面沿长于指定“最大边长”的边进行拆分
 视觉调试模式 ：调试专用（用于理解算法为何没有输出预期结果）

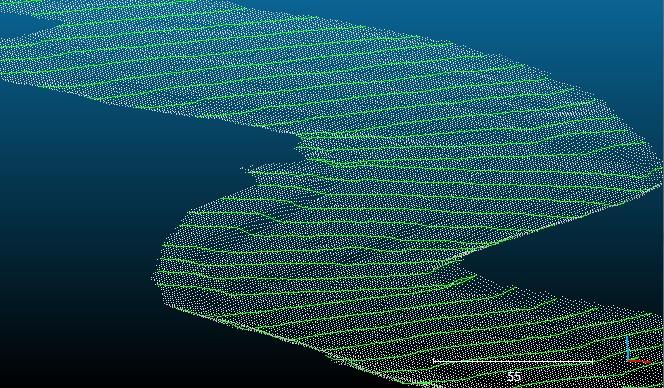

提取的剖面

注意
 所有切片云(s)都存储在名为“提取的切片”的默认组中
 所有剖面配置文件(s)都存储在名为“Extracted profiles”的默认组中

导出活动部分/折线
用户可以随时将生成或编辑的所有多段线导出到主DB树（以便将其导出到文件中，
（或者稍后直接导入到此工具中）。使用 图标来做到这一点。
记下
 该导出程序很聪明，只会导出尚未导出的多段线。这样，可以多次单击该图标而不会重复多段线。
 所有多段线都存储在名为“导出的节”的默认组中
松开
“撤销” 图标可以用来“撤消”之前的操作。每次使用该图标时，都会删除在上一次操作期间创建的所有多段线（多段线编辑、输入、正交截面生成等）。

注意
 每次使用CloudCompare时，系统都会要求用户确认撤销操作（指定将通过这种方式删除的多段线数量）
 先前导出到DB树的多段线将从该工具中的“活动”多段线集合中删除，但它们仍保留在DB树中
 如果用户选择一条折线并删除它（使用DEL键），则会丢失所做的撤销操作
停止工具
要退出该工具，用户有两个选择：
 单击“ 图标以便立即退出（警告：未保存的多段线将被删除）
 单击“ 在这种情况下，icon，CloudCompare可能会警告用户某些多段线尚未导出到主DB树
