距离＞云/网格距离（云到网格的距离)

菜单/图标

此工具可通过访问主顶部工具栏中的图标或“工具>距离>云/网格距离”
菜单。

说明

此工具计算云和网格之间的距离。

程序

要启动此工具，您必须选择一个云和一个网格，或两个网格。
选择网格角色
如果已选择一个云和一个网格，则网格将自动用作参考 。

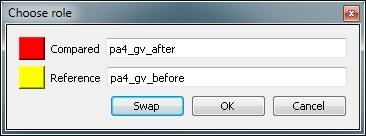

如果选择了两个网格，CloudCompare将要求您定义每个网格的作用：
 比较 网格：CloudCompare实际上只会考虑其顶点，并计算每个顶点相对于参考网格的距离。生成的标量场将由该网格承载(实际上是由其顶点承载）。
 将使用Reference网格作为参照，即相对其多边形计算距离。如果可能，此网格的范围应尽可能宽。
警告：如果要比较两个网格，并且被比较网格的顶点过于稀疏，应考虑首先使用（网格>采样点）tooI对被比较网格进行采样（在网格上采样很多点），然后使用所得的云作为被比较实体。

近似距离

当出现“云/云距离计算”对话框时，CloudCompare将首先计算近似距离（这些距离用于内部自动设置执行真实距离
计算的最佳八叉树级别-请参见下文）。此时，参考云将被隐藏，而被比较的云则会根据这些近似距离着色。
“近似结果”选项卡中显示了这些近似距离的某些统计数据（但不应被视为正确的测量值！）。这些统计数据仅提供给高级用户，他们希望自行设置进行计算的八叉树层级（不过通常没有必要这样做）。用户必须计算实际距离（参见红色“计算”按钮）或取消该过程。

参数

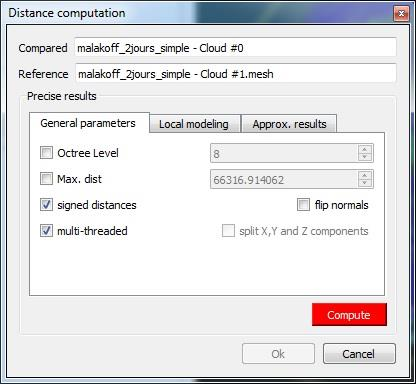

云/Mesh距离计算对话框

计算的主要参数为：
 八叉树层级：这是决定距离计算时八叉树细分程度的参数。默认情况下CloudCompare会自动设置该参数，建议保持原值不变。调整此参数仅会影响计算耗时，其核心原理在于：细化程度越高，八叉树单元越小。这样一来每个单元内的数据点数量减少，查找最近单元所需的运算量也随之降低。但反过来，若单元尺寸过小，则需要进行更多（迭代式）单元搜索，当数据点分布较广时（即被比对点 与其最近参考点 距离较远），这种情况下运算速度会显著下降。因此大型云图需要较高的八叉树层级，而当被比对云图的数据点与参考云图距离较远时，则采用较低层级更为合适…
 最大距离限制：若两个实体间的最大距离过大，计算耗时可能会异常漫长（因为点之间的距离越远，确定其最近邻所需的时间就越长）。因此，将搜索范围限制在合理阈值以下是个明智选择，这样能有效缩短运算时间。超过该距离的所有点将不再计算真实距离——系统将改用预设的阈值进行处理。
 符号距离：计算的距离是否应该与三角形法线同号
 翻转法线：如果检查了符号距离，那么CloudCompare可以自动反转符号（如果三角形顶点的顺序被反转，则可能需要此操作 ）
 多线程：是否使用所有可用的CPU内核（警告：计算期间计算机可能无法完全响应）
 拆分X、Y和Z分量：不适用于云到网格距离。

显示结果距离色标
计算完成后，用户可以关闭对话框。要显示结果标量场的颜色比例尺，只需选择已比较 的实体，然后选中其属性“颜色比例尺”部分的“可见”复选框。或者，选中实体后使用快捷键“Shift+C”来切换颜色标度的可见性。
用户还可以将颜色标度设置为与“当前”组合框一起使用（编辑它或使用右侧的“齿轮”图标创建一个新颜色标度）。

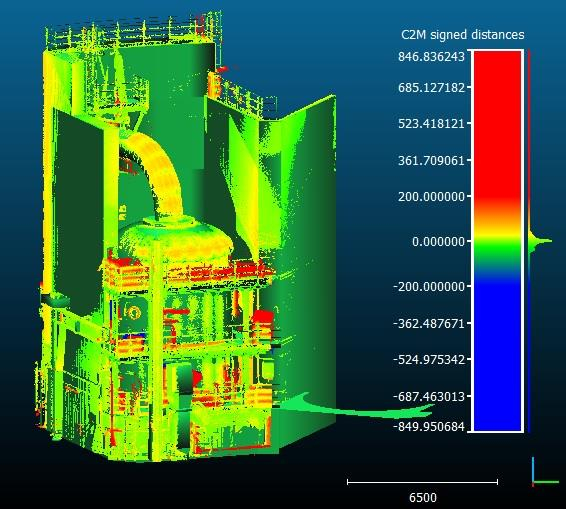

云到网格距离：结果示例
