部件名称

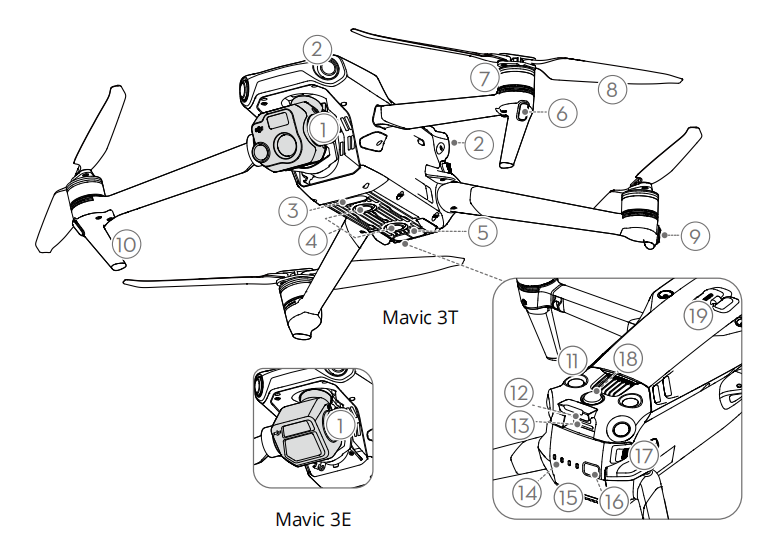

飞行器

1. 一体式云台相机
2. 水平全向视觉系统
3. 补光灯
4. 下视视觉系统
5. 红外传感系统
6. 机头指示灯
7. 电机
8. 螺旋桨
9. 飞行器状态指示灯
10. 脚架（内含天线）
11. 上视视觉系统
12. 充电 / 调参接口（USB-C）
13. 相机 microSD 卡槽
14. 电池电量指示灯
15. 智能飞行电池
16. 电池开关
17. 电池卡扣
18. 夜航灯
19. PSDK 接口

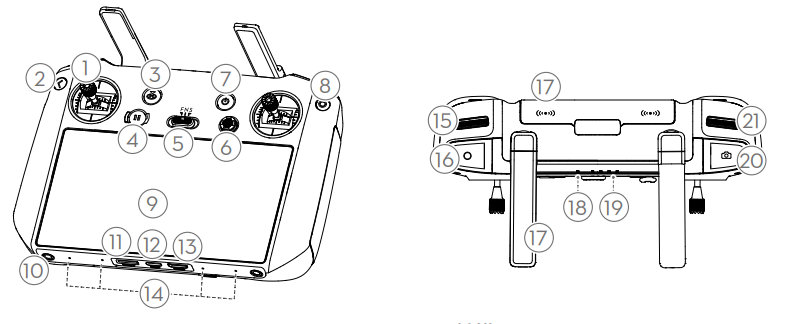

遥控器

1. 摇杆

控制飞行器飞行，在 DJ Pilot 2 App 中可设置摇杆操控方式。可拆卸设计的摇杆，便于收纳。

2. 返回按键 / 系统功能按键

单击返回上一级界面，双击返回系统首页。使用返回按键和其他按键组成组合键，可在遥控器组合键功能章节查看详细说明。

3. 智能返航按键

长按启动智能返航，再短按一次取消智能返航。

4. 急停按键

短按使飞行器紧急刹车并原地悬停GNSS 或视觉系统生效时)。

5. 飞行挡位切换开关

用于切换飞行挡位。分别为N挡(普通)、S挡(运动)和F挡(功能)，F挡可在DJl Pilot 2 中自定义。

6. 五维按键

可在 DJI Pilot 2 中查看五维按键默认功能。也可在 DJI Pilot 2中自定义五维持键功能。

7. 电源按键

短按查看遥控器电量;短按一次，再长按2秒开启/关闭遥控器电源。当开启遥控器时，短按可切换息屏和亮屏状态。

8. 确认按键

选择确认。进入 DJI Pilot 2后，该按键暂不具备功能。

9. 触摸显示屏

可点击屏幕进行操作。使用时请注意屏幕防水(如下雨天时避免雨水落到幕)，以免进水导致屏幕损坏。

10. M4 螺纹孔

11. microSD 卡槽

可插入 microSD 卡。

12. USB-C 接口

为遥控器充电。

13. Mini HDMI 接口

输出 HDMI 信号至 HDMI 显示器。

14. 麦克风

15. 云台俯仰控制拨轮

拨动调节云台俯仰角度。

16. 录像按键

开始或停止录像。

17. 天线

传输遥控器与飞行器之间的控制信号及图传无线通信信号。含外置及内置天线，切勿遮挡天线以免通信性能受影响。

18. 状态指示灯

显示遥控器的系统状态。

19. 电量指示灯

显示当前遥控器电池电量。

20. 对焦 / 拍照按键

半按可进行自动对焦，全按可拍摄照片。

21. 相机设置拨轮

控制相机变焦。

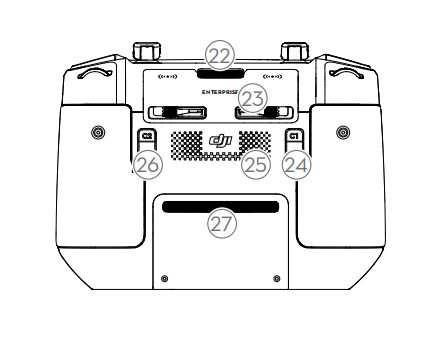

22. 出风口

帮助遥控器进行散热。使用时请勿挡住出风口。

23. 摇杆收纳槽

用于放置摇杆。 ENTERPRISE

24. 自定义功能按键 C1

默认广角 / 变焦画面切换功能，可前往 DJI Pilot 2 进行自定义。

25. 扬声器

26. 自定义功能按键 C2

默认地图 / 图传画面切换功能，可前往DJI Pilot 2 进行自定义。

27. 入风口（打开后盖可安装 DJI Cellular模块)

帮助遥控器进行散热。使用时请勿挡住入风口。
