qSRA（旋转曲面分析）

介绍

qSRA插件计算云与理论旋转曲面之间的距离50。旋转曲面仅通过二维剖面进行简单定义。
计算出距离后，插件允许用户创建偏差的二维地图，可以使用圆柱形或圆锥形投影。

加载二维配置文件

可通过“插件> qSRA >加载配置文件”菜单项或插件工具栏中的等效图标来加载二维配置文件。

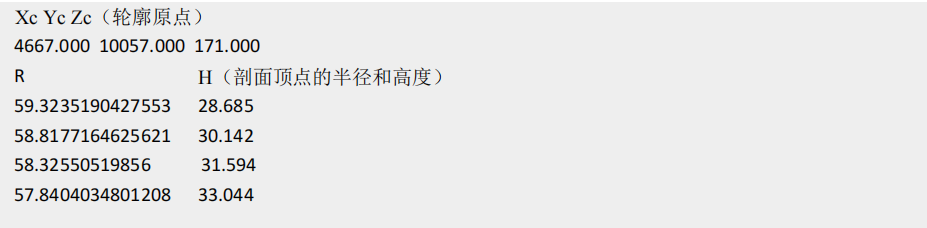

相应的对话框主要要求用户指定“2D剖面”TXT文件（预期格式在剖面文件 字段中直接给出）：

请勿更改标头行（“Xc…”和“R…”），请勿添加空白行等。

注意
 默认情况下，轮廓原点是旋转轴上的一个点，对应于零高度（H=0）（请参见下文）。
 该轮廓被描述为一系列（半径，高度）对。高度值必须是持续增加或持续减少。
最后，用户可以在三维中指定旋转轴（X、Y或Z），并指定高度值是相对于轮廓原点表示（即z3D = Zc + H )还是绝对值（即z3D = H )。

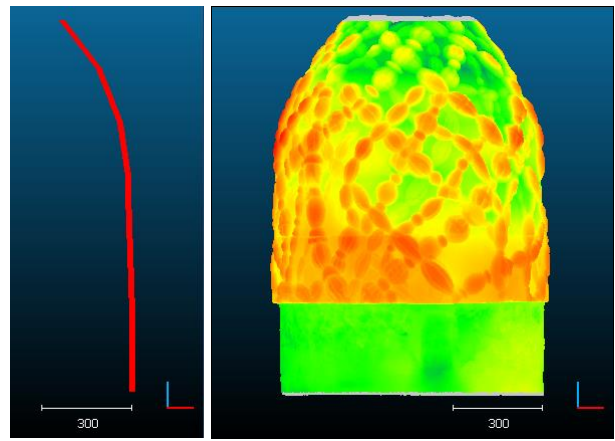

计算径向距离

要计算云和轮廓（即旋转曲面）之间的（径向）距离，用户必须同时选择云和轮廓（在DB树中选择两个实体时，需按住CTRL键 ）。
不显示任何对话框（除进度条外）。

完成后，该工具将自动建议启动地图生成工具（见下文）。

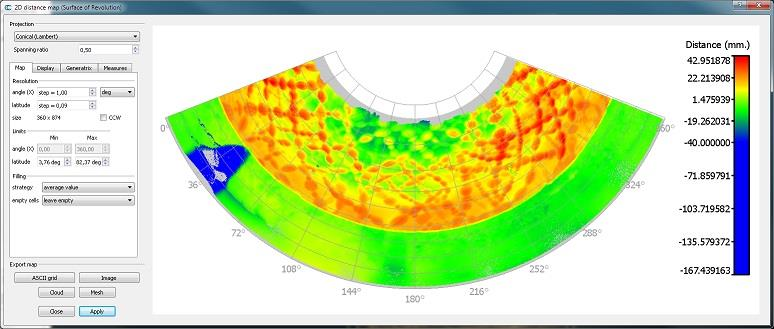

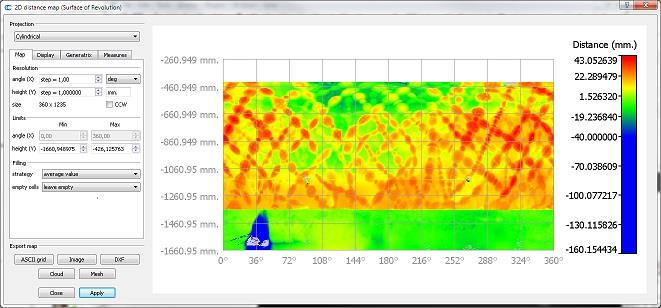

地图生成器

要启动地图生成工具，用户必须同时选择云和轮廓（在DB树中选择这两个实体时要按住CTRL键 ）。该云必须
已经具有带有径向距离的标量场（见上文）。
大多数参数都很简单。您只需单击“应用”按钮，即可显示地图（如果更改了某些参数，则需要刷新地图）。

您可以将地图导出为多种格式：
 CSV矩阵文件
 图像
 点云（仅使用圆柱投影）
 旋转曲面的纹理网格（仅包含圆柱投影）

您还可以生成Autocad DXF格式的水平和/或垂直剖面。
