增强图传功能

增强图传结合了 O3 图传行业版和 4G 自动增强图传技术。在 O3 图传行业版信号良好的情况下，4G 链路将保持基础连接但不进行数据传输，以达到高画质与低延迟的目的，同时降低 4G 流量消耗。在 O3 图传行业版受到干扰或遮挡或远距离传输场景下，4G 图传将自动开启，进入增强传输阶段。在 O3 图传行业版断开后，4G 图传将独立工作，此时图传将完全通过 4G 网络传输。4G 增强图传功能要求使用 DJI Cellular 模块以及 nanoSIM 卡。飞行器需通过 Mavic 3 DJI Cellular 模块安装套件安装 DJI Cellular 模块（均需额外购买），DJI RC Pro 行业版遥控器可单独安装 DJI Cellular 模块，也可连接手机 Wi-Fi 热点实现数据传输。4G 增强图传将消耗流量。在完全使用 4G 链路进行图传业务的情况下，飞行 30 分钟飞行器端和遥控器端将分别消耗最大 1GB 左右的流量，其它情况下具体的流量消耗和用户的实际飞行密切相关。

安装 DJI Cellular 模块

1. 参考《Mavic 3 DJI Cellular 模块安装套件产品信息》安装 DJI Cellular 模块至飞行器。安装DJI Cellular 模块之前，确保使用符合要求的 nanoSIM 卡插入 DJI Cellular 模块。
2. 安装 DJI Cellular 模块至 DJI RC Pro 行业版遥控器。
   a. 将 nanoSIM 卡装入 DJI Cellular 模块。

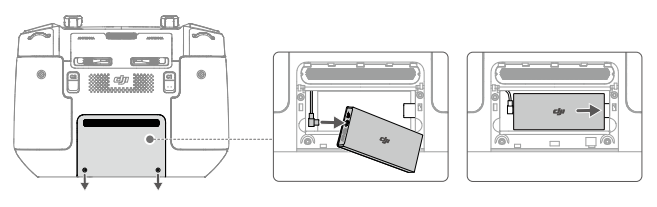

   b. 使用 1.5 mm 内六角螺丝刀拧松 DJI RC Pro 行业版遥控器背面底部盖板螺丝，打开盖板。
   c. 使 DJI Cellular 模块 DJI LOGO 面朝上，将 DJI RC Pro 行业版内部连接线连接到 DJI Cellular 模块 4G 接口，如图所示。确保连接正确。
   d. 将 DJI Cellular 模块平放至收纳槽内，并连接模块另一端至遥控器内的 USB-C 接口。
   e. 盖上 DJI RC Pro 行业版底部盖板，拧紧螺丝。

• DJI Cellular 模块支持 nanoSIM 卡，不支持 eSIM 卡。根据个人实名要求，SIM 卡需要用户单独购买，并进行实名激活。
• 强烈建议用户从运营商正规渠道购买支持 4G 网络的 SIM 卡。
• 请勿使用物联网卡，否则将严重影响图传质量。
• 请勿使用虚拟运营商提供的 SIM 卡，否则可能导致无法联网。
• 请勿自行裁切 SIM 卡，否则可能造成 SIM 卡损坏，裁切的 SIM 卡边角粗糙可能导致 SIM卡不能正常插拔。
• 如果用户设置了 SIM 卡的密码（PIN 码），请务必把 SIM 卡插在手机上，取消 PIN 码设置，否则会导致无法联网问题。
• DJI Cellular 模块不支持 SIM 卡热插拔。

开启增强图传

在飞行器和遥控器通过 4G 建立连接后，用户可在 DJI Pilot 2 上开启增强图传。
• 在 DJI Pilot 2 相机界面，点击图传信号图标，在弹窗中开启或关闭增强图传。
• 在 DJI Pilot 2 相机界面，点击 > ，在图传页面中开启或关闭增强图传。
首次开启增强图传时，需要进行实名认证，请按提示完成实名认证。请注意用户实名有效期为30 天，因此超过 30 天需要重新进行实名认证。

• 为保障飞行安全，慢动作和焦点跟随模式下，增强图传功能不可用。
• 开启增强图传后，务必留意图传信号强度，注意飞行安全。点击图传信号图标，在弹窗中可查看当前遥控器图传及 4G 图传信号强度。

安全策略

基于安全飞行考虑，需要在 O3 图传行业版生效的情况下才能开启增强图传功能。在飞行过程中，如果 O3 图传行业版链路断开，将不允许关闭增强图传。
在仅 4G 传输场景下，遥控器或 DJI Pilot 2 重启会导致失控返航，直到 O3 图传行业版连上 4G才能恢复。
在仅 4G 传输场景下，飞行器落地后，会启动 3 分钟起飞倒计时。若在 3 分钟内用户未使飞行器起飞，在倒计时结束后飞行器将被限制不能起飞，直至 O3 图传行业版链路恢复。

遥控器使用注意

使用 DJI RC Pro 行业版遥控器时：
• 若通过 DJI Cellular 模块使用 4G 增强图传：确保正确安装 DJI Cellular 模块，并且在使用增强图传功能时关闭遥控器 Wi-Fi 功能以减少干扰。
• 若通过连接手机 Wi-Fi 热点使用 4G 增强图传：推荐将手机热点频段设置为 2.4G，并将网络模式设置为 4G，以获得更好的图传体验。同时不建议在飞行过程中使用提供热点的手机接听电话，或允许多个设备连接至同一热点。

• 推荐通过在遥控器上安装 DJI Cellular 模块的方式使用 4G 增强图传，仅将连接手机 Wi-Fi热点作为应急方案。若连接手机 Wi-Fi 热点使用 4G 增强图传，O3 图传行业版性能可能下降。

4G 传输网络要求

为了保证清晰流畅的图传体验，确保 4G 网速在 5Mbps 以上。4G 网速由用户和飞行器所在位置的 4G 信号强度以及对应基站的网络拥塞程度决定，实际传输体验和当地的 4G 网络信号情况密切有关。4G 网络信号情况包含飞机端和地面端两个点的网络情况，而地面网速与空中网速有所差别，其中任何一个点的信号弱、无信号或者网络繁忙拥塞都可能导致 4G 传输的体验下降，出现诸如图传卡顿、操控延迟大、图传丢失、失控等现象。
因此在使用增强图传时：

1. 务必选择 4G 信号接近满格的地方操作，以获得更好的增强图传体验。
2. 在 O3 图传行业版信号断开后，完全依赖 4G 飞行可能存在一定的延迟和卡顿，务必谨慎飞行。
3. 在 O3 图传行业版信号差或者断开后，请保持合适的高度飞行。如在空旷地带，尽量保持在120 米以下飞行，以获得比较好的 4G 信号。
4. 如果在城市高楼林立环境，请设置好合适的返航高度（高于楼高）。
5. 如果是高楼林立的限飞区，务必打开高级辅助飞行功能，谨慎飞行。
6. 不建议超视距飞行，尤其是夜晚。
7. 当 DJI Pilot 2 上提示 4G 图传信号弱时，请务必谨慎飞行。
