正常>检查

菜单/图标

可通过 “编辑>常规>计算” 访问此工具菜单。

说明

计算选定实体的法线。

在云上计算法线

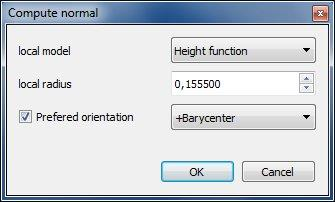

编辑>常规>计算对话框-网格案例

如果实体是云，则用户必须指定多个参数：
 局部模型：是否使用（最佳拟合）平面、二维三角剖分或高度函数（二次方[1])来局部估算法线
 局部半径：局部邻域（球面）的半径。如果太小（即没有足够的点来计算局部模型），则默认的法线将为（0,0,1）。如果太大，处理过程可能会非常耗时，且结果会非常平滑。
 首选方向：可选。允许用户指定一个简单启发式方法来设置常规方向（理想情况下在表面之外）。这些启
发式方法包括：
o尽可能平行于一个轴，正向或负向（-X/+X、-Y/+Y、-Z/+Z）
或尽可能平行于来自云质心并穿过该点或相反点（+/质心）的矢量
或尽可能平行于一个从原点（0,0,0）出发并经过该点或其反向点（+/-（0,0,0））的向量

记下
 如果未指定首选方向，或者如果结果仍然不一致，则可能需要使用更高级的算法来定向法线。请参见
“法线>定向法线>使用最小 支撑树”方法
 在任何情况下，可能需要使用invert方法全局反转法线场

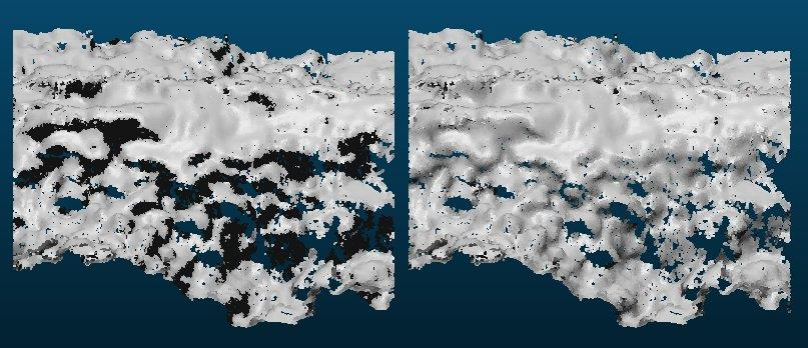

在云上计算的法向量（左）然后通过最小生成树进行正确定向（右）

计算网格上的法线

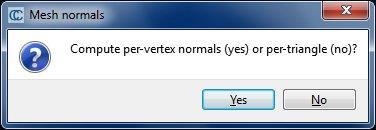

编辑>标准>计算对话框-网格案例

如果实体是网格，则CC将简单地询问用户是否计算法线：
 顶点法（即所有与该顶点相连的三角形的法线均被赋予该顶点——呈现平滑效果，不保留锐利边缘）
 或按三角形（即三角形法线被分配给该三角形——呈现硬边/细分效果，但保留锐利边缘）

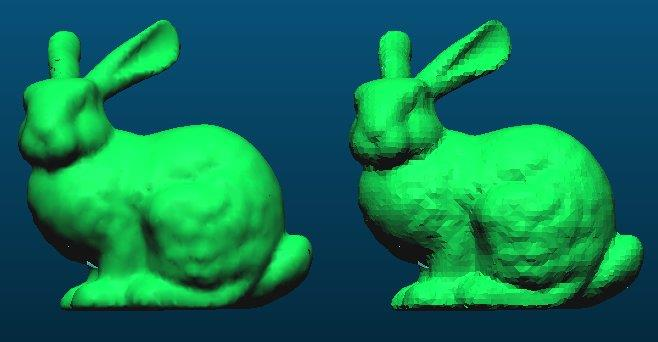

顶点法向量（左）和三角形法向量（右）
