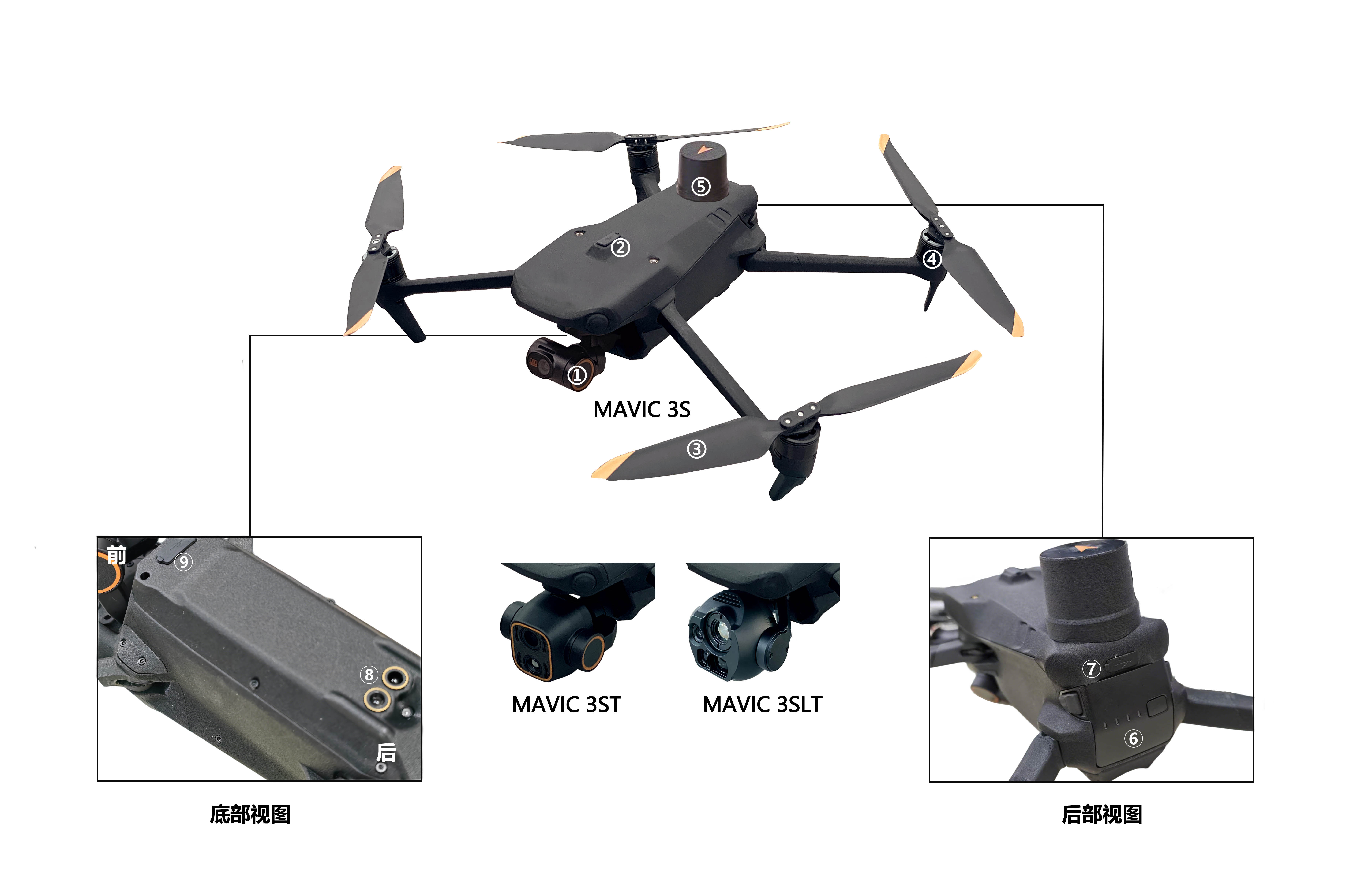

MAVIC 3S系列

1.三轴云台相机
2.E-Port1
3.螺旋桨
4.电机
5.RTK
6.电池
7.TypeC飞控调参接口
8.光流测距传感器
9.E-Port2

E-Port线序

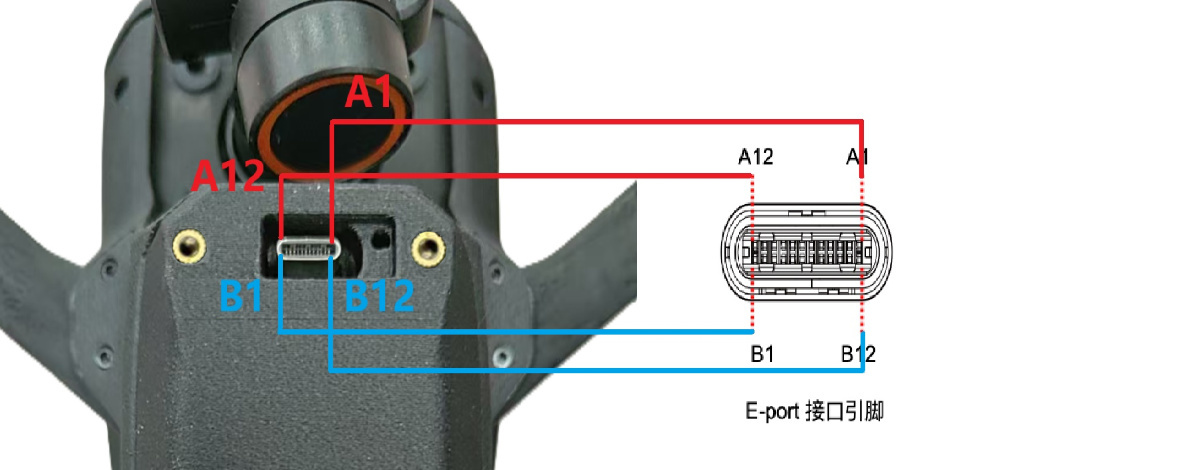

E-Port1线序

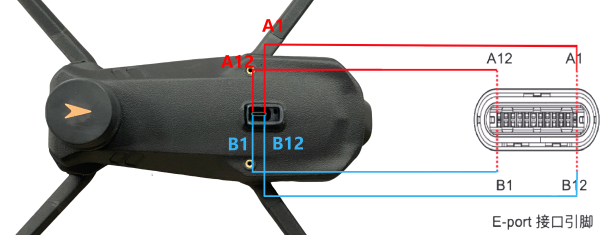

E-Port2线序

编号 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12
接口名称 GND NC NC VCC NC NC NC NC VCC TX- TX+ GND
编号 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B1
接口名称 GND NC NC VCC UART_RX USB_DM USB_DP UART_TX VCC RX- RX+ GND
