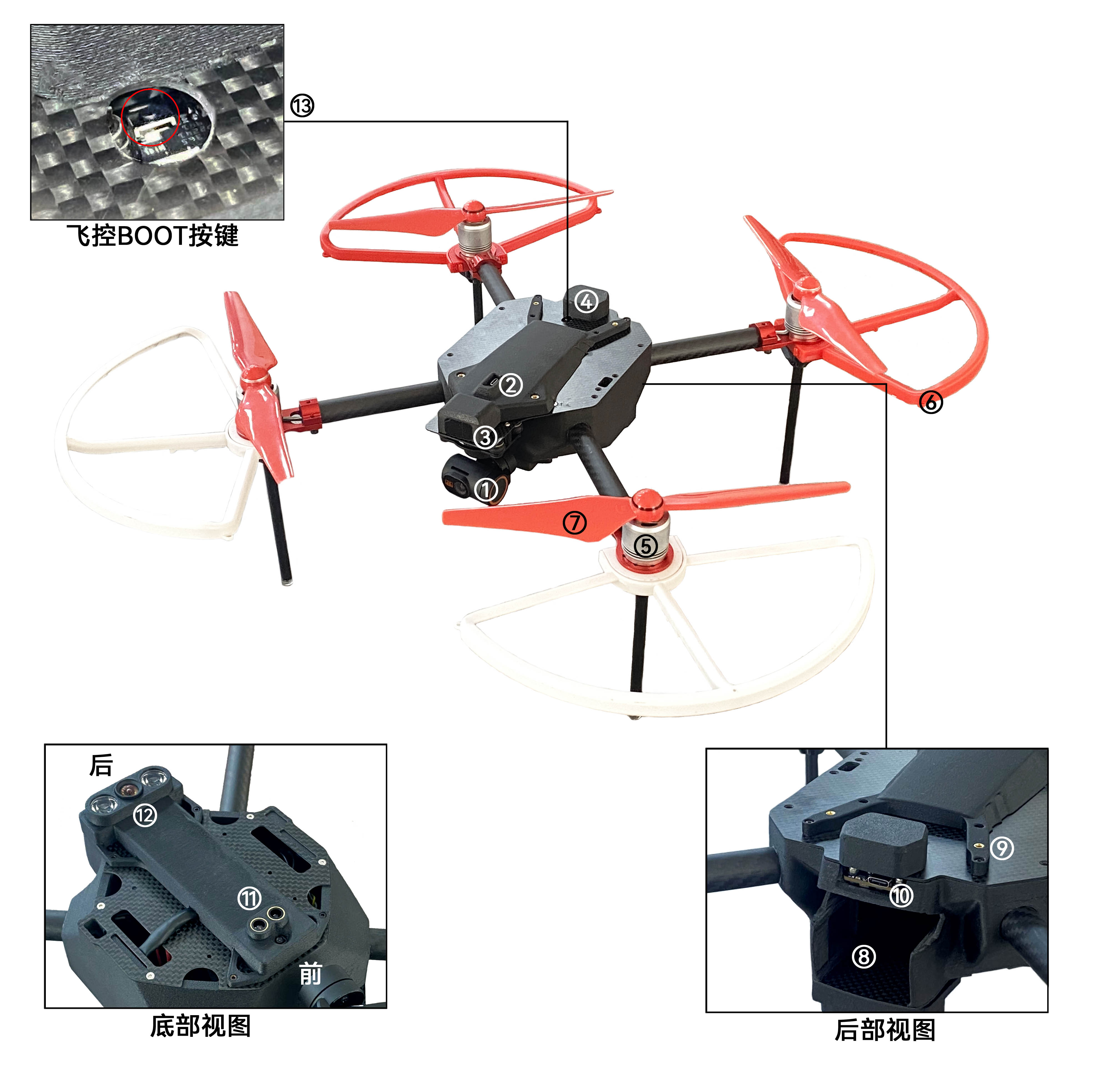

飞行器


1.三轴云台相机
2.PSDK-TypeC安插接口
3.激光测距模块
4.GPS&磁罗盘
5.电机
6.螺旋桨保护罩
7.螺旋桨
8.电池仓
9.定位标签转接板安装孔
10.TypeC飞控调参接口
11.光流&测距传感器
12.夜视摄像头
13.飞控BOOT按键

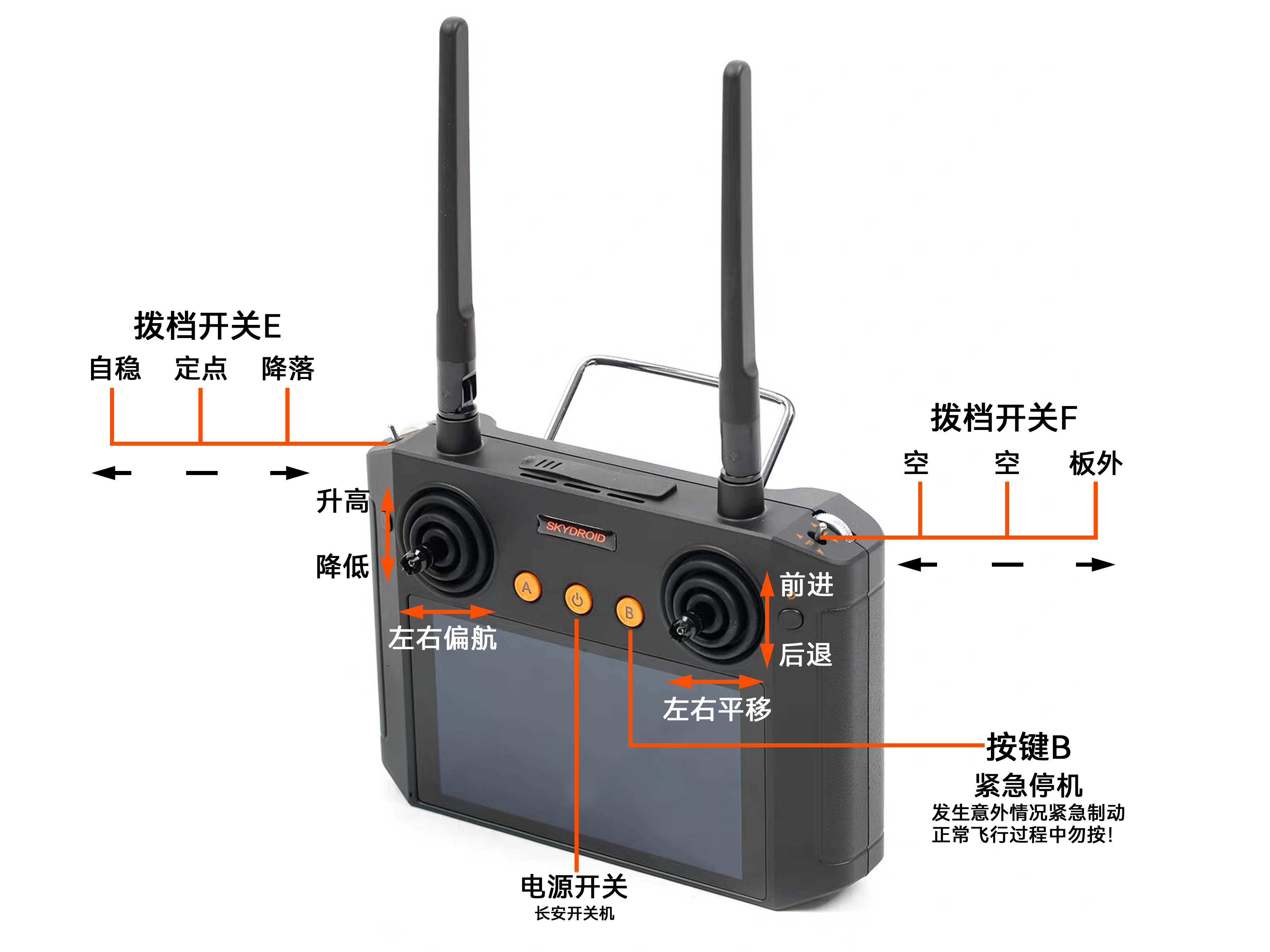

遥控器

定位建图自主算力盒

序号 接口名称 接口类型 备注
1 PSDK-TypeC安插接口 TypeC 大疆御3行业版,M3E/M3T
2 VCC POWER 电源接口 XT30 电池电压12.6-16.8V
3 USB2.0 SH1.0 (5pin)
4 UART1 GH1.25 (4pin) 3.3V电平，5V电源
5 HDMI MicroHDMI
6 USB3.0-USB2 TypeC
7 USB3.0-USB0 TypeC

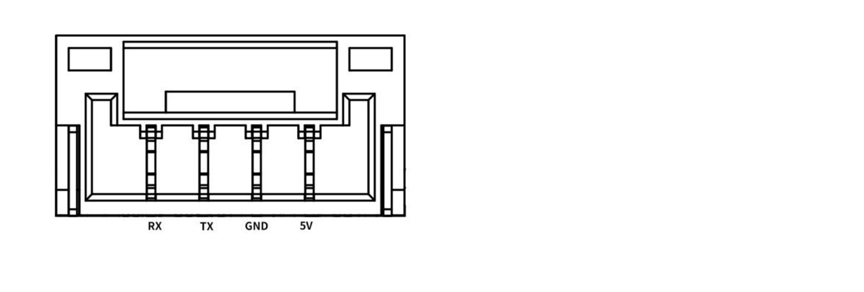

UART线序

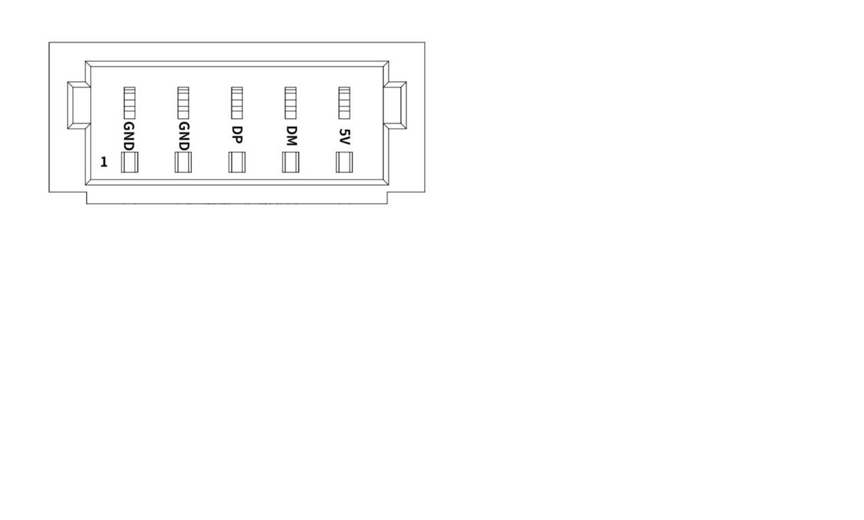

USB2.0线序
