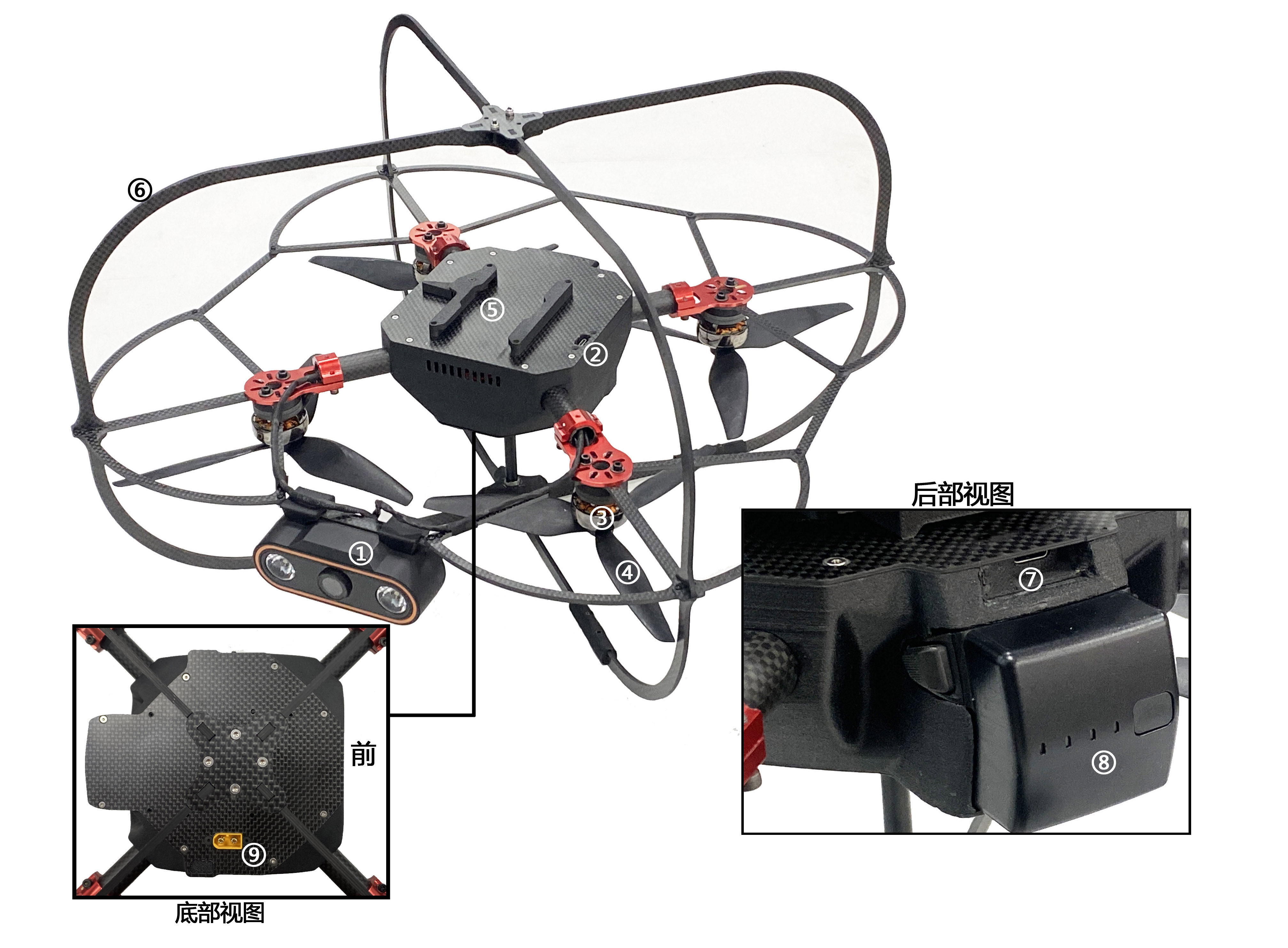

飞行器


1：一体式照明相机
2：PSDK-TypeC安插接口
3：电机
4：螺旋桨
5：扩展设备快拆架
6：防护罩
7：飞控调参口
8：动力电池
9：VCC-POWER

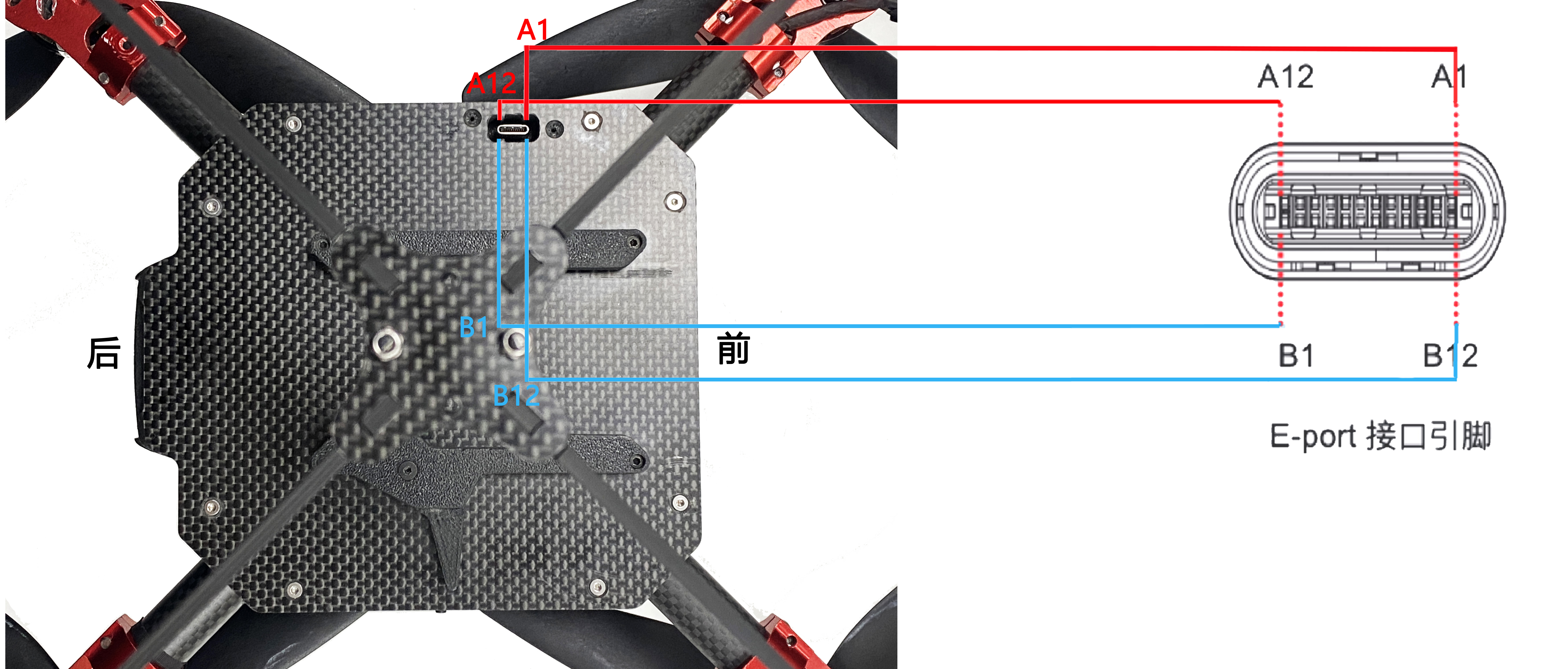

E-Port线序

E-Port线序

编号 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12
接口名称 GND NC NC VCC NC NC NC NC VCC TX- TX+ GND
编号 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B1
接口名称 GND NC NC VCC UART_RX USB_DM USB_DP UART_TX VCC RX- RX+ GND

遥控器

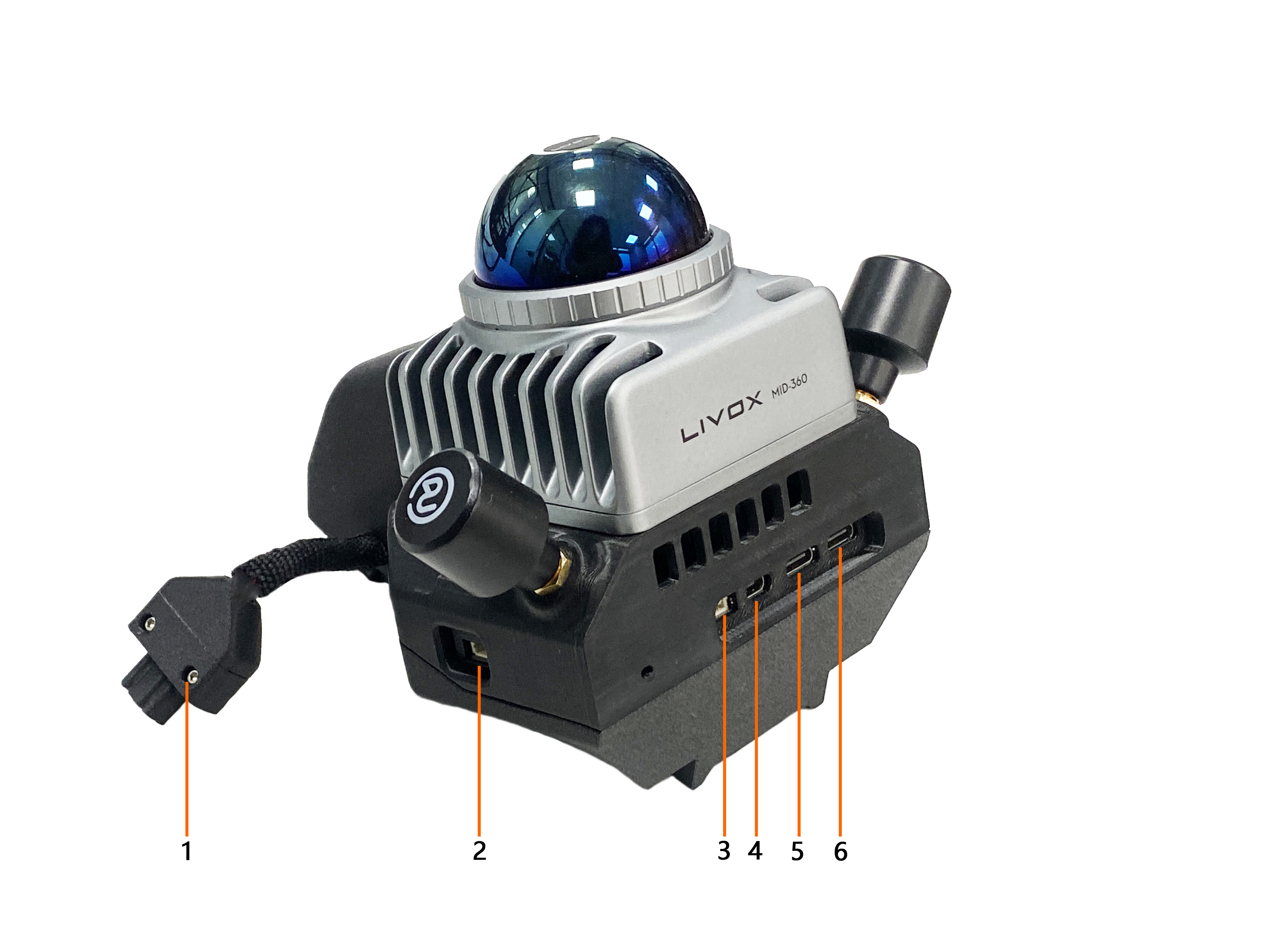

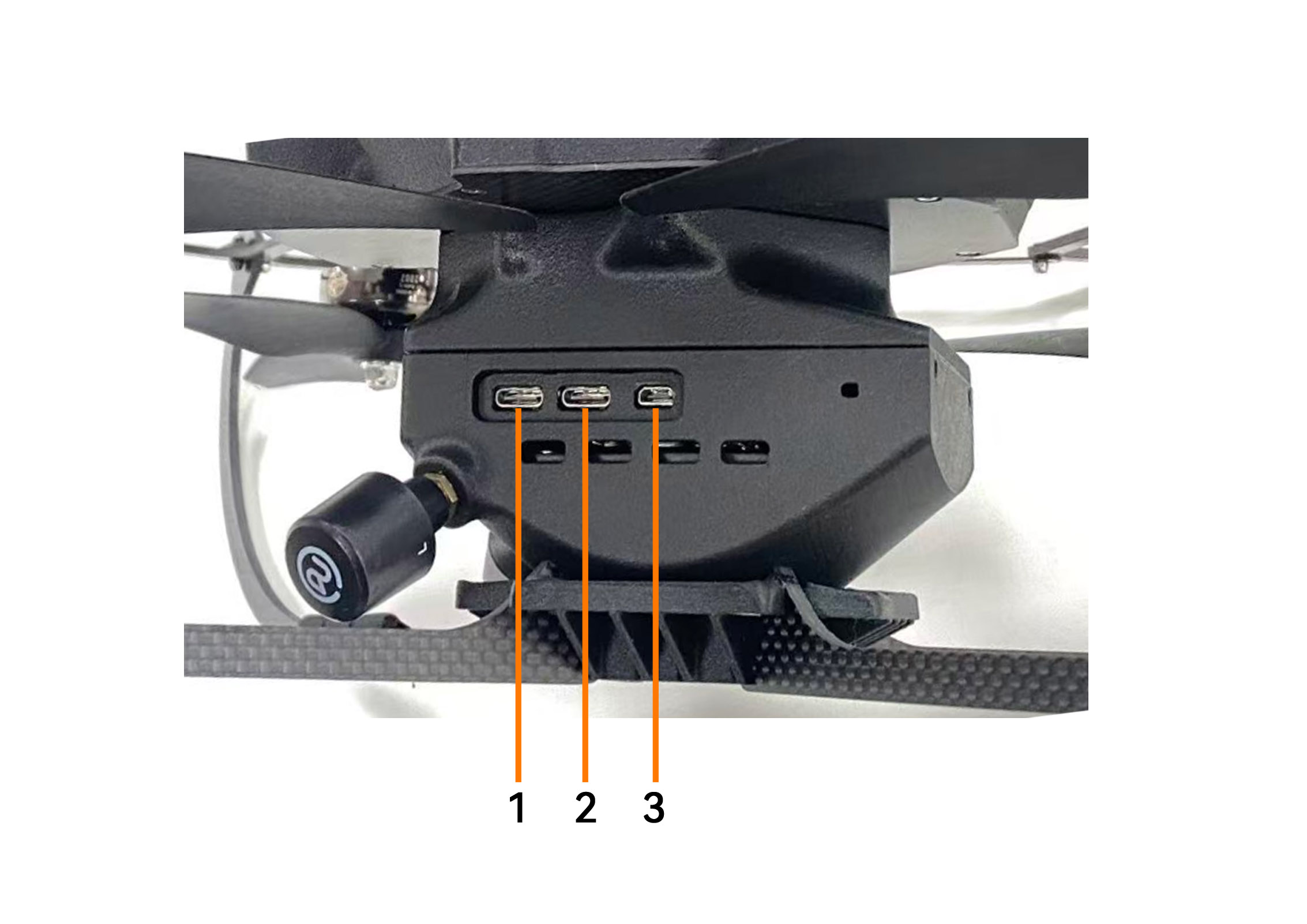

定位建图自主算力盒

序号 接口名称 接口类型 备注
1 PSDK-TypeC安插接口 TypeC
2 USB2.0 SH1.0 (5pin)
3 UART1 GH1.25 (4pin) 3.3V电平，5V电源
4 HDMI MicroHDMI
5 USB3.0-USB2 TypeC
6 USB3.0-USB0 TypeC

UART线序

USB2.0线序

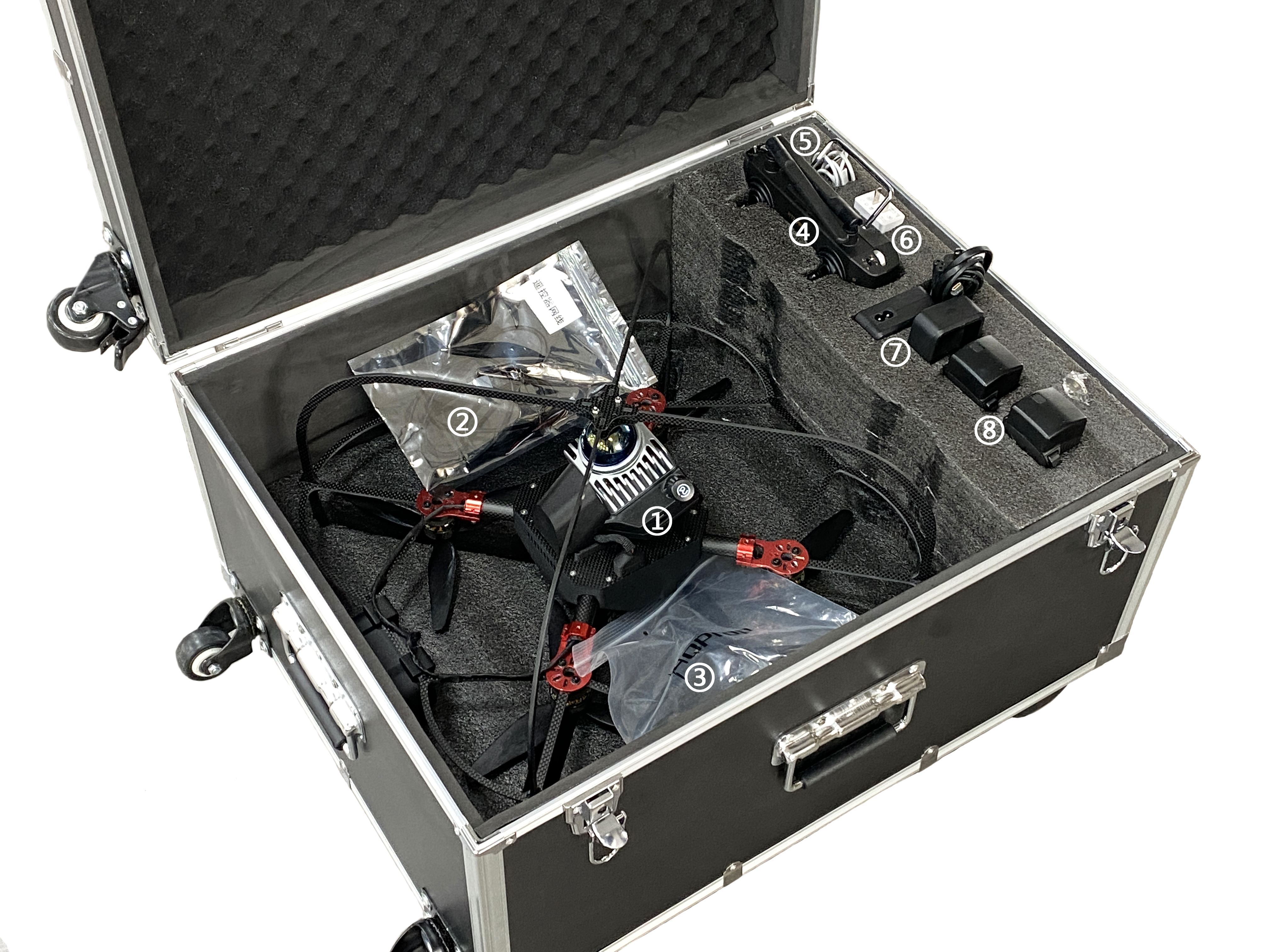

安全箱


1：iX429无人机
2：遥控器网线
3：备用螺旋桨
4：遥控器
5：遥控器充电线
6：遥控器充电器
7：动力电池充电套装
8：动力电池2块
