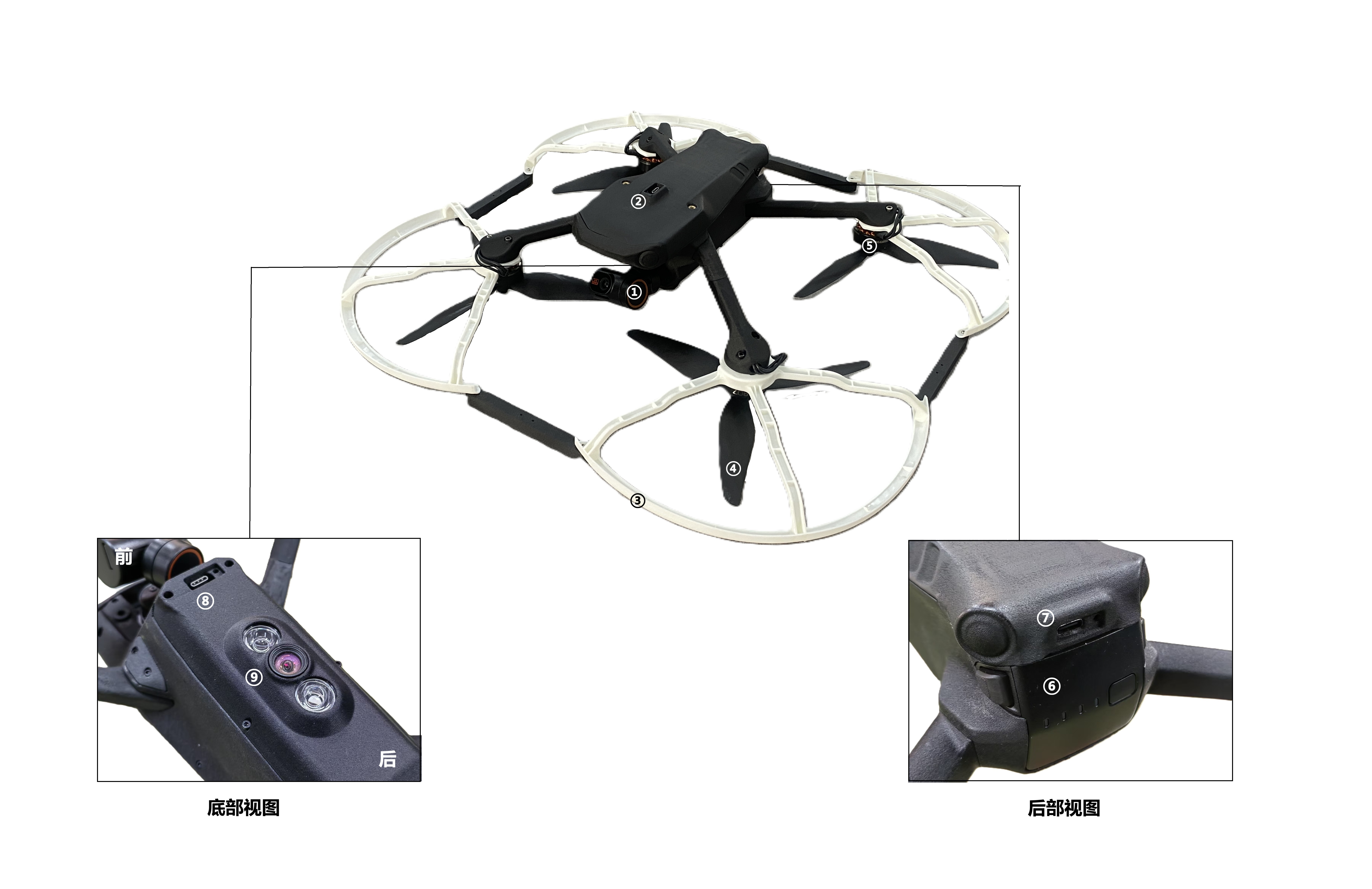

飞行器


1.三轴云台相机
2.E-Port1
3.螺旋桨保护罩
4.螺旋桨
5.电机
6.电池仓
7.TypeC飞控调参接口
8.E-Port2
9.红外下视摄像头

E-Port线序

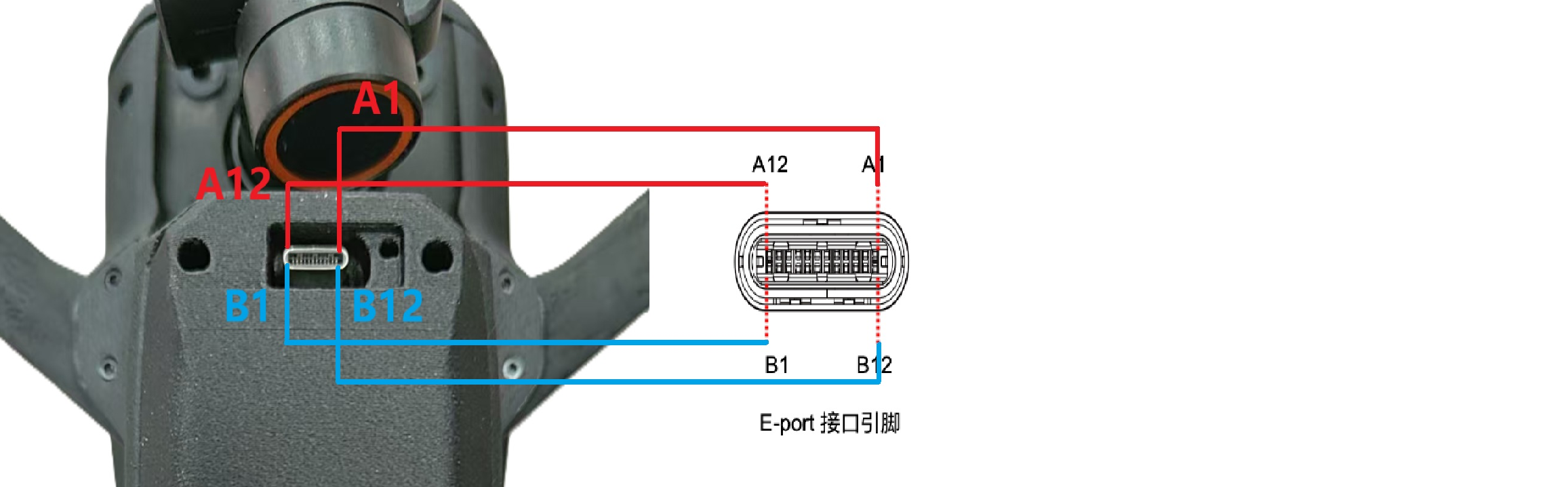

E-Port1线序

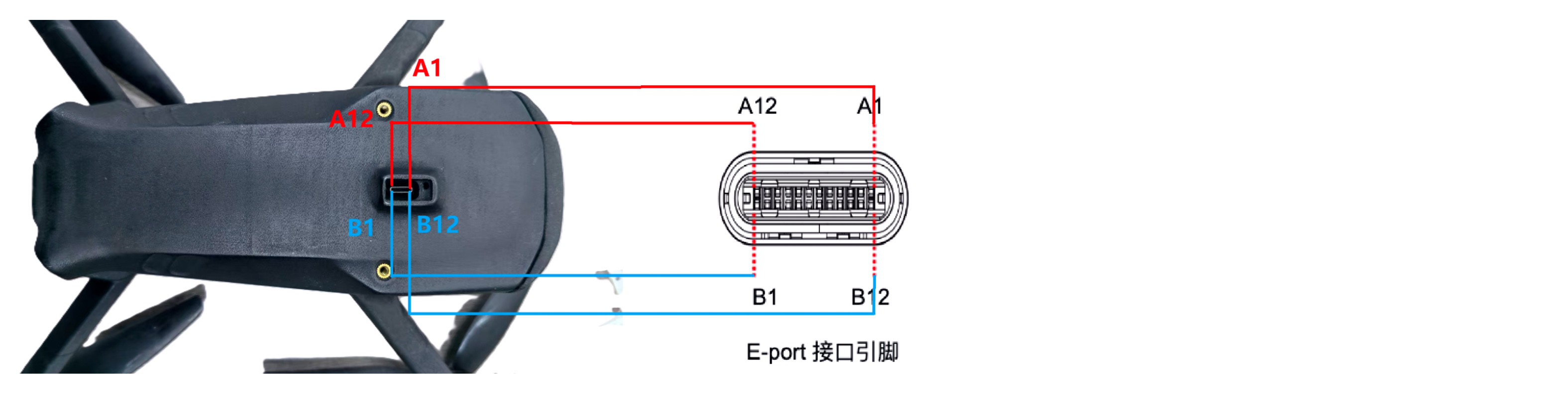

E-Port2线序

编号 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12
接口名称 GND NC NC VCC NC NC NC NC VCC TX- TX+ GND
编号 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B1
接口名称 GND NC NC VCC UART_RX USB_DM USB_DP UART_TX VCC RX- RX+ GND

遥控器

定位建图自主算力盒

序号 接口名称 接口类型 备注
1 PSDK-TypeC安插接口 TypeC 大疆御3行业版,M3E/M3T
2 VCC POWER 电源接口 XT30 电池电压12.6-16.8V
3 USB2.0 SH1.0 (5pin)
4 UART1 GH1.25 (4pin) 3.3V电平，5V电源
5 HDMI MicroHDMI
6 USB3.0-USB2 TypeC
7 USB3.0-USB0 TypeC

UART线序

USB2.0线序
