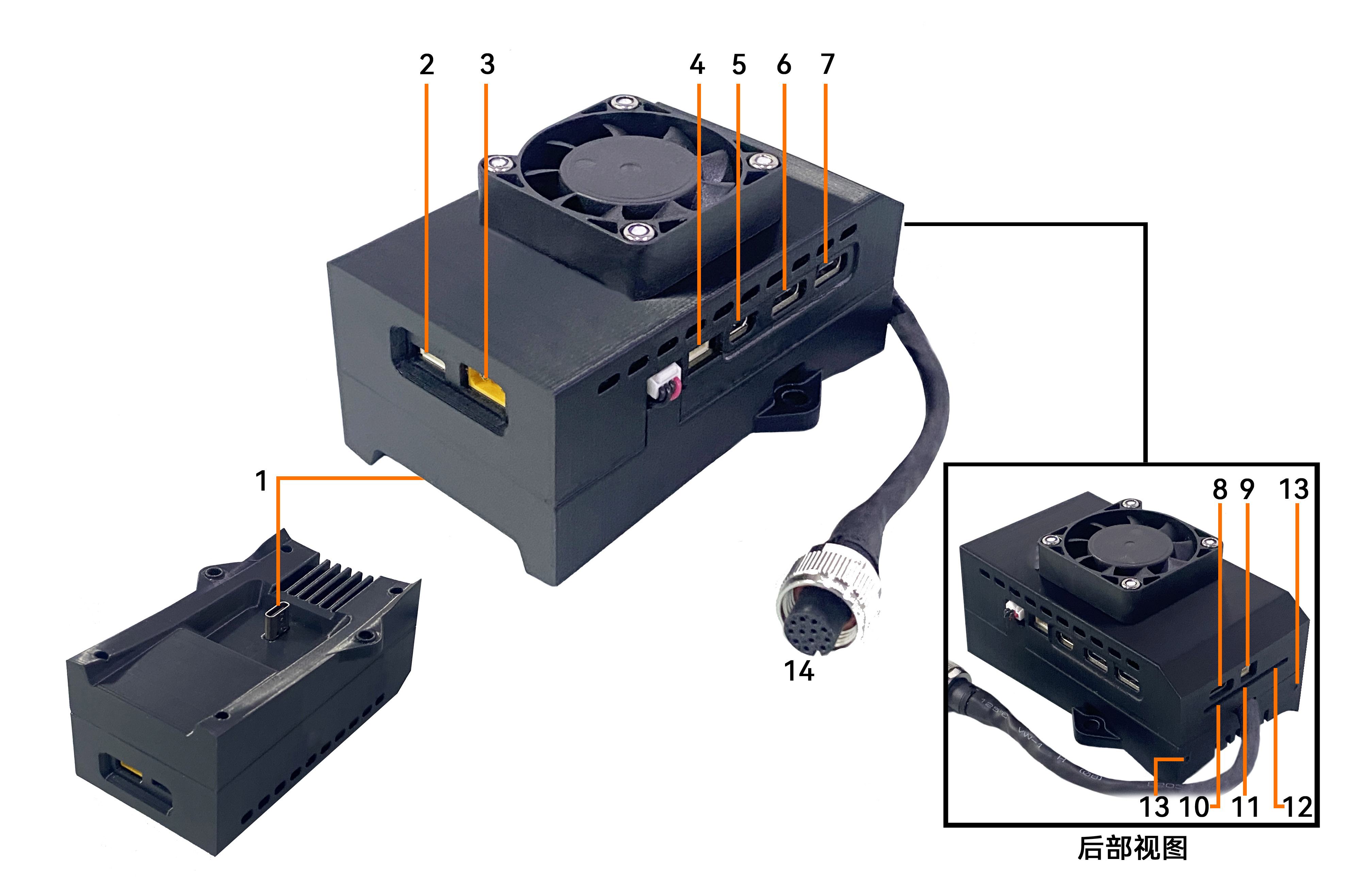

EC-Orin-NX-MiD360-M3部件名称

序号 接口名称 接口类型 备注
1 PSDK-TypeC安插接口 TypeC 大疆御3行业版,M3E/M3T
2 USB2.0 SH1.0 (5pin)
3 VCC POWER 电源接口 XT30 大疆M3电池电压
4 UART1 GH1.25 (4pin) 3.3V电平，5V电源
5 HDMI MicroHDMI
6 USB3.0-USB2 TypeC
7 USB3.0-USB0 TypeC
8 USB3.0-USB1 TypeC 此 USB 为 Recovery 接口
9 CAN GH1.25 (2pin) 最大支持 5Mbps 无终端电阻
10 LED灯供电接口 XT30
11 Wifi天线接口 SMA内针

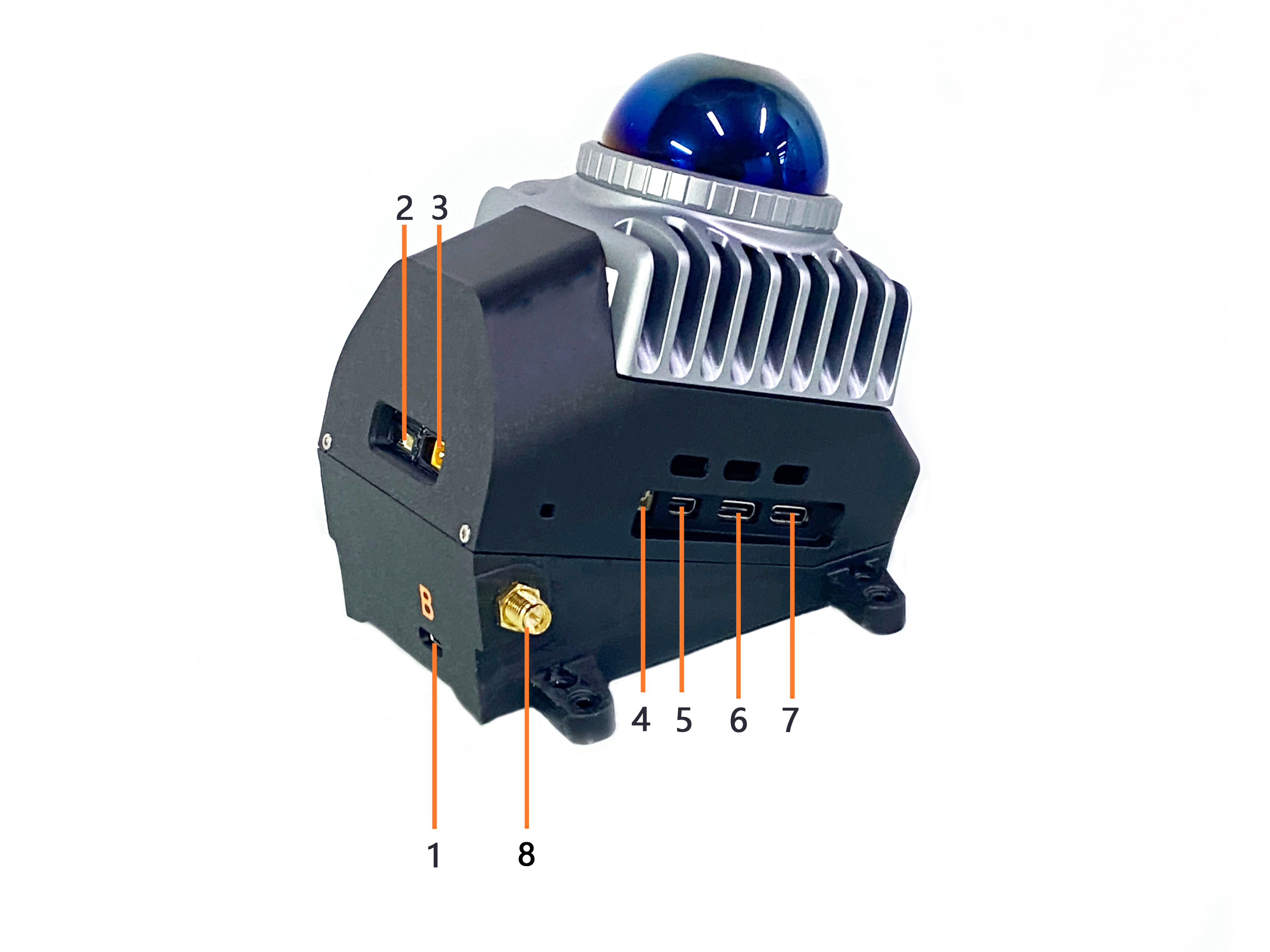

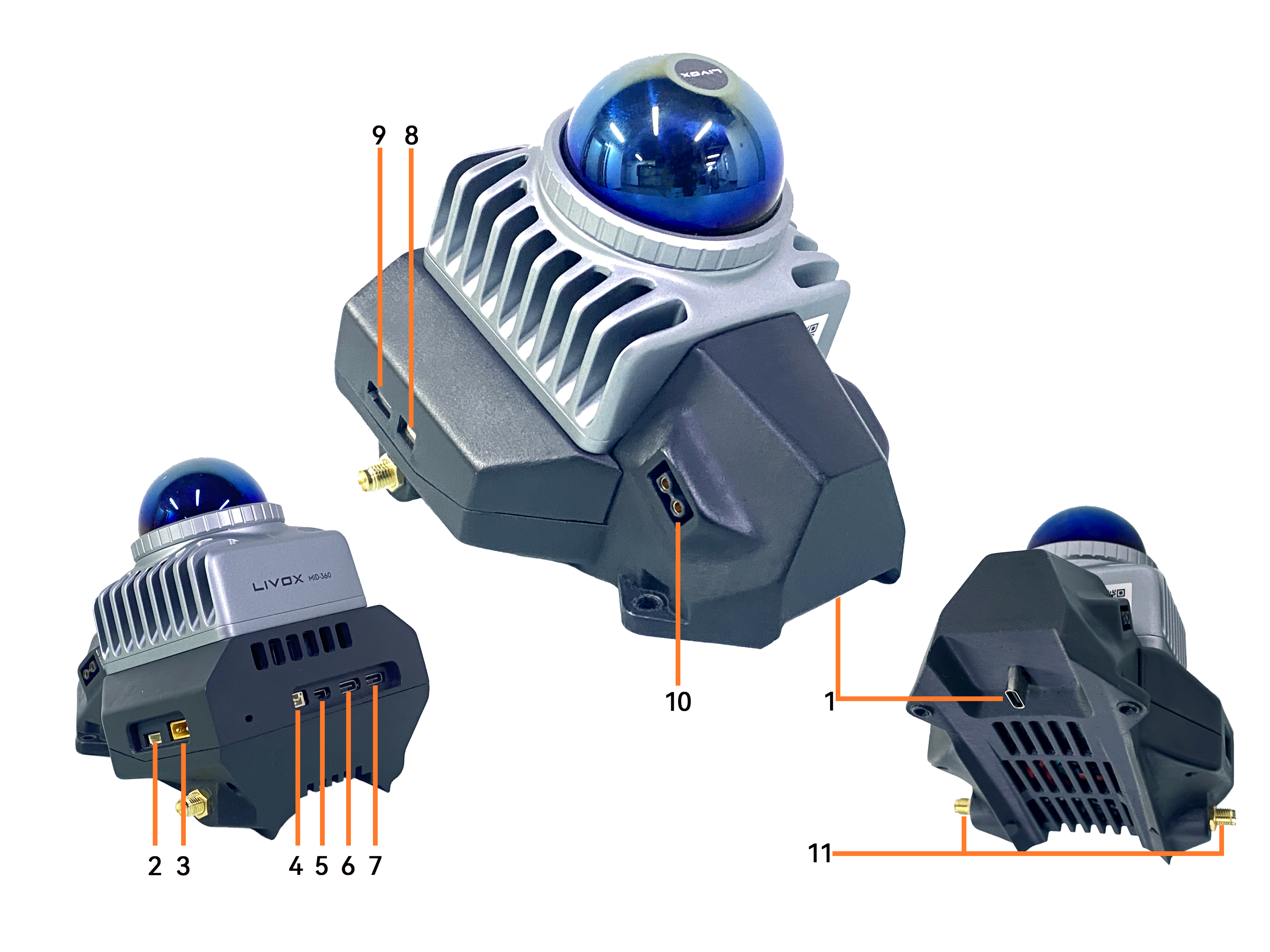

EC-Orin-NX-MiD360-M30/M300/M350部件名称

序号 接口名称 接口类型 备注
1 PSDK-TypeC安插接口 TypeC 大疆御3行业版,M30/M300/M350
2 USB2.0 SH1.0 (5pin)
3 VCC POWER 电源接口 XT30 大疆M3电池电压
4 UART1 GH1.25 (4pin) 3.3V电平，5V电源
5 HDMI MicroHDMI
6 USB3.0-USB2 TypeC
7 USB3.0-USB0 TypeC
8 Wifi天线接口 SMA内针
